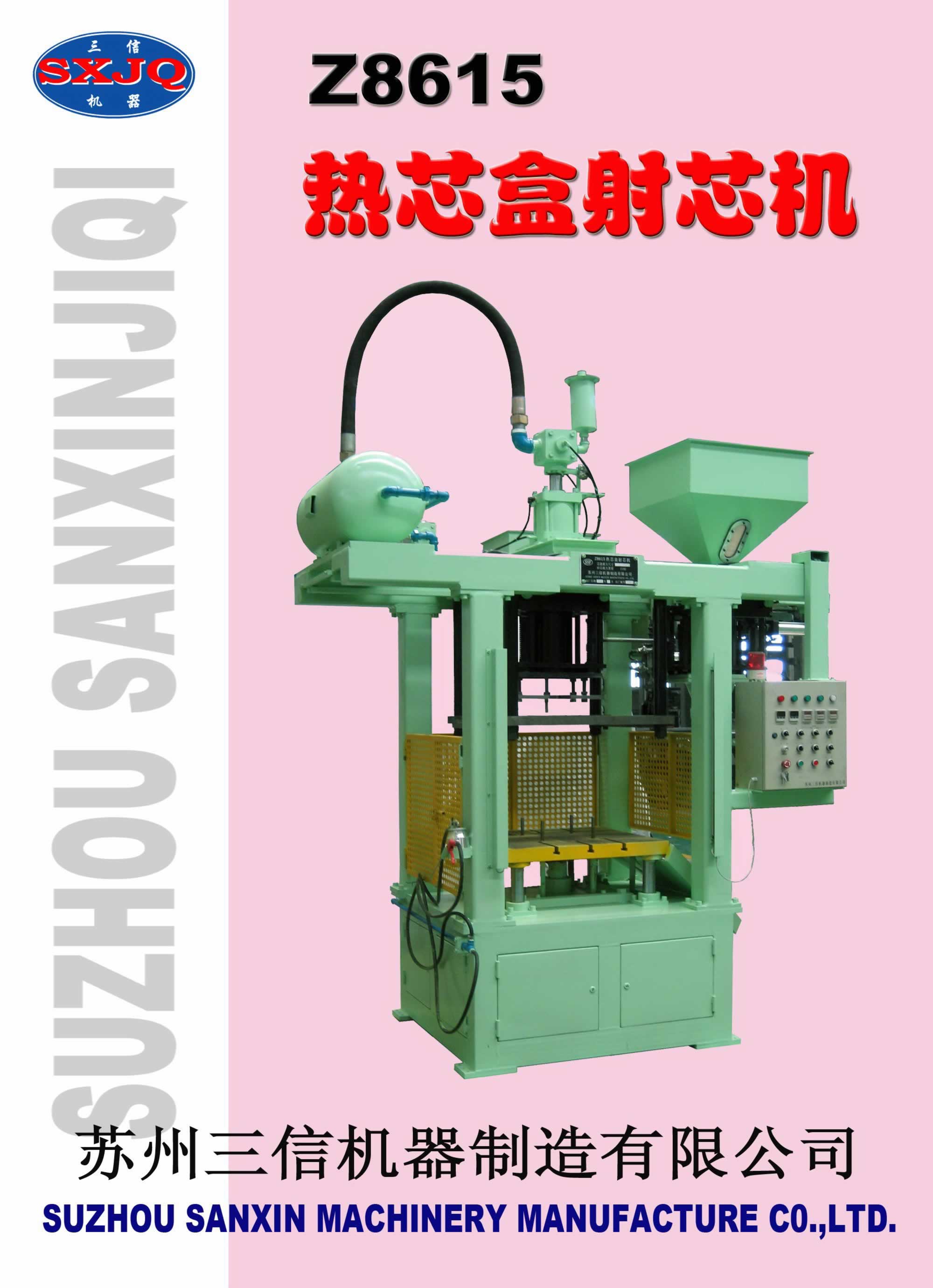

Z8615水平分型热芯盒射芯机是86系列的其中一种

（1）用途和适用范围

本机是一种全自动的热芯盒射芯机，其工作原理是将芯砂混合料射入用电热棒加热后芯盒内，砂芯在热的芯盒中很快硬化达到一定厚度，由起芯装置将其顶出，即得到表面光滑、尺寸精确的优质砂芯。本机为二开模形式，射制水平分型的砂芯。

本机采用电加热，大功率，航空插头。动作有手动、半自动和自动控制操作。 气动方式，含斗提机。

（2）主要规格及技术参数

（2－1）砂芯最大质量(千克)：15

（2－2）最大芯盒尺寸(毫米)长×宽×高：700×700×100/200

（2－3）顶升缸最大行程(毫米)：300

（2－4）芯盒最大夹紧力（0.63MPa，吨）：7.9

（2－5）砂斗容量（公斤）：120

（2－6）每一循环机动周期（不含射砂、排气、固化时间）（秒）：～25

（2－7）射头最大下压行程(毫米)：70

（2－8）射头移动行程(毫米)：650

（2－9）操作气压(兆帕)：0.63

（2－10）射砂气压(兆帕)：≥0.3～0.4

（2－11）进线电源(伏)：380

（2－12）加热方式：电加热

其中我公司所生产的热芯机Z86系列是从Z863到Z8660单双工位的机型，

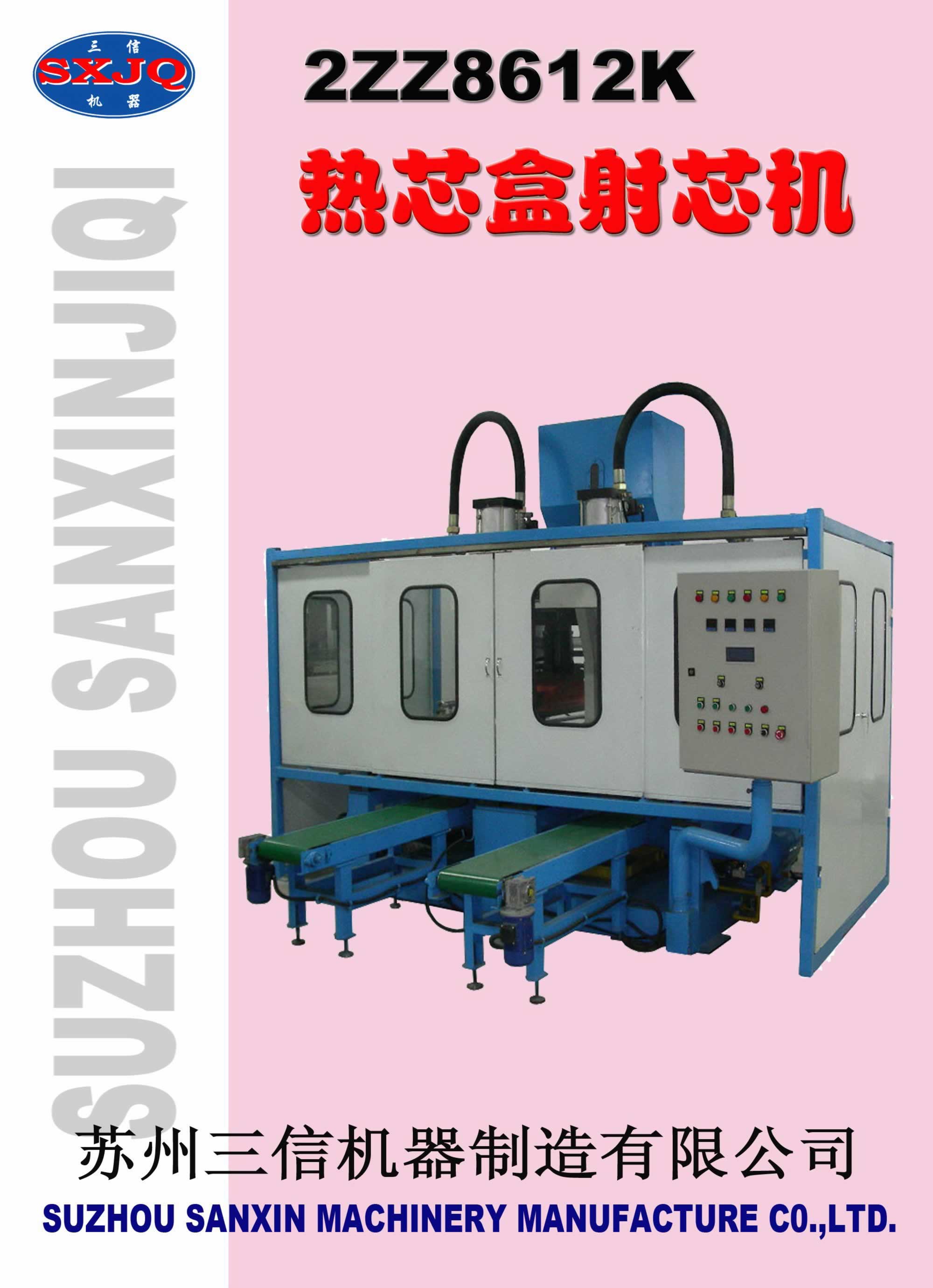

包括机型有： Z863 Z866 Z866J 8612B 8612K Z8615 2ZZ8620 Z8625 2ZZ8640B Z8660
