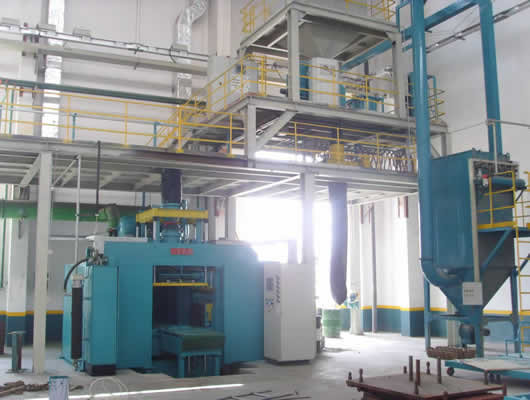

冷芯盒射芯机型号RLA40

技术参数表

1.射砂量40升

2.侧夹紧力7800公斤力

3.工作台顶紧力38000公斤力

4.侧真空吸力1800公斤力

5.真空泵容量25立方米/小时

6.最大真空度负0.08兆帕

7.工作台行程600毫米

8.侧夹紧缸行程 450毫米

9.标准下顶芯行程. 185毫米

10.侧夹紧板最大距离1200毫米

11.a). 射芯机总重量..... 17000公斤

　b). 最大单件重量..... 6000公斤

12.机器围屏重量1200公斤

芯盒尺寸及重量

13.最大宽度, 垂直/水平分盒 600/1190毫米

14.最大长度(可向前加长) 1000毫米

15.最大高度(开模)900毫米

16.最小宽度(垂直分盒)... 300毫米

17. 最小高度, 4开盒, 垂直和水平分盒615毫米

18.上芯盒最大高度, 水平分盒325毫米

20. 最大吹气面积, 采用铝合金多功能板带安全销宽/长990x990毫米

21.标准射砂面积700x700毫米

22.最大芯盒重量1800公斤

23.上芯盒最大重量, 水平分盒600公斤

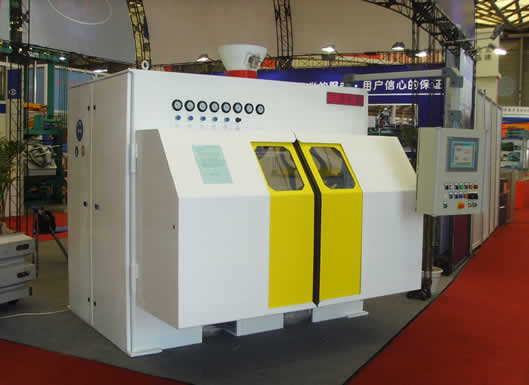

此机型包括RLA1-RLA120L，其中40L和65L广泛用于汽车发动机行业。

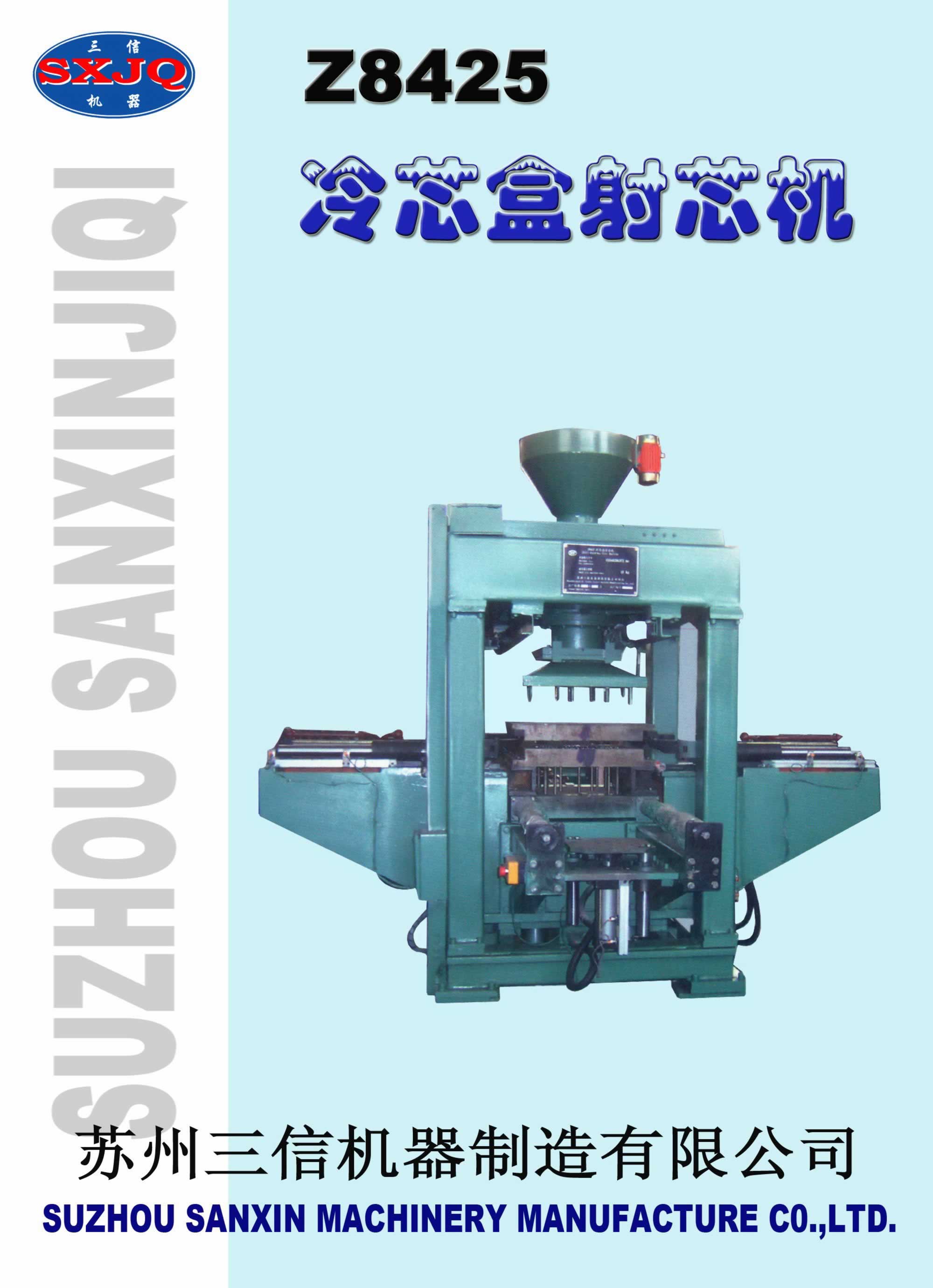

Z8425型冷芯盒射芯机，是一种射制25公斤以下砂芯的全自动冷芯盒射芯机。适用于射制水平分型二开模的砂芯，具有砂芯尺寸精确、生产效率高、劳动强度低等优点。

Z8425型射芯机采用以液态树脂和固化剂混合的芯砂射制砂芯，经吹入气化后的三乙胺气体，使砂芯在芯盒内很快硬化，从而取得砂芯。此种工艺的最大优点为砂芯的固化时间短，因而可以使机器的生产率比起热芯盒射芯机来说有一个很大的提高。

主要技术参数

1、最大制芯质量25 kg

2、最大芯盒尺寸(长×宽×高)835×750×320 mm

3、每一循环机动时间(不含射砂、排气、吹气硬化时间)30 S

4、顶升油缸行程380 mm

5、顶芯油缸行程200 mm

6、吹气板移动气缸行程850 mm

7、工作台油缸行程1000 mm

8、要求工作气压≥0.6 Mpa

9、要求压缩空气水分含量＜0.84克/m3

10、进气管口径1 1/2”

11、自由空气消耗量1.5立方/每循环

12、工作油压8 Mpa

13、油泵电机功率7.5 kw

14、工作电压380 V

15、机器外形尺寸(长×宽×高)3056×1400×3370 mm

16、机器重量～4000 k
